Z1100GPの大容量ヘッドライトケースを作ってみる②

　前回、ヘッドライトケースの枠の部分を作ったので、今度は奥の配線の収まる部分を作って寸法を確認してみます。

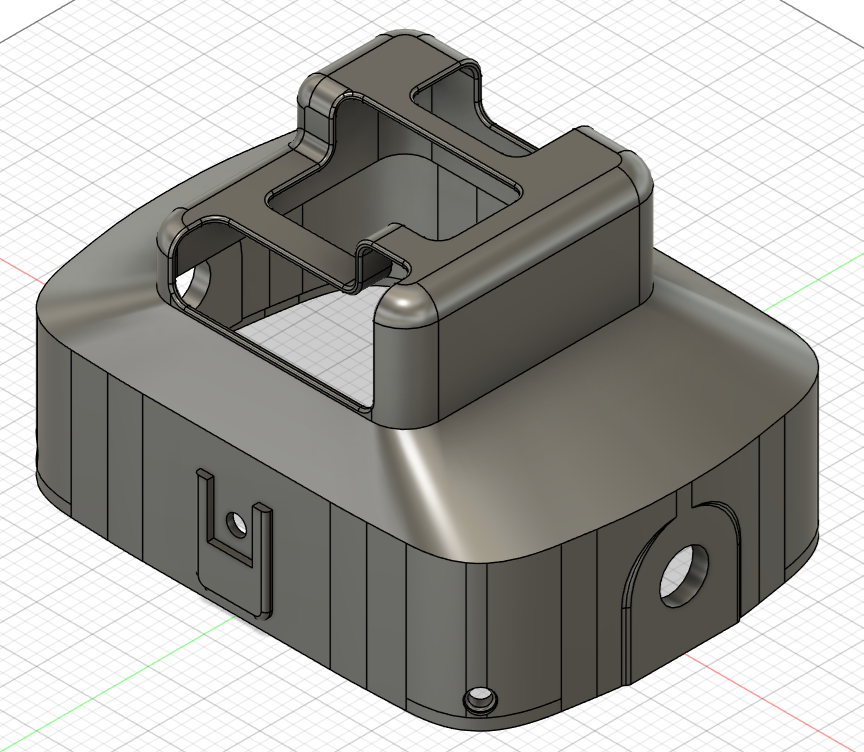

　ヘッドライトケースの全貌はだいたいこんな感じにしようと思ってます。

　純正の絞りのある形状とは違ってそれなりに大きいスペースを取れるようにしてます。もう少し奥行きを取りたいんだけど、あんまり奥までケースを広げるとメーター周りの配線が通らなくなっちゃいそうで。

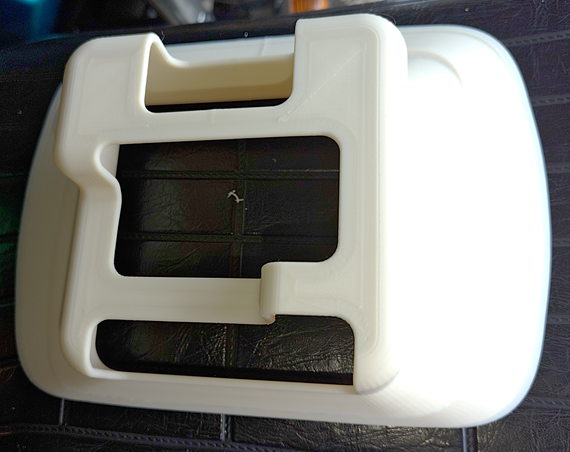

　前回、枠は出力済なので、奥の部分だけ３Dプリンターで出力してみます。

　これを枠の部分にテープで張り付けてから実際に車体にくっつけて干渉個所を確認してみます。

　キーシリンダーの裏側とメーターからの配線周り。

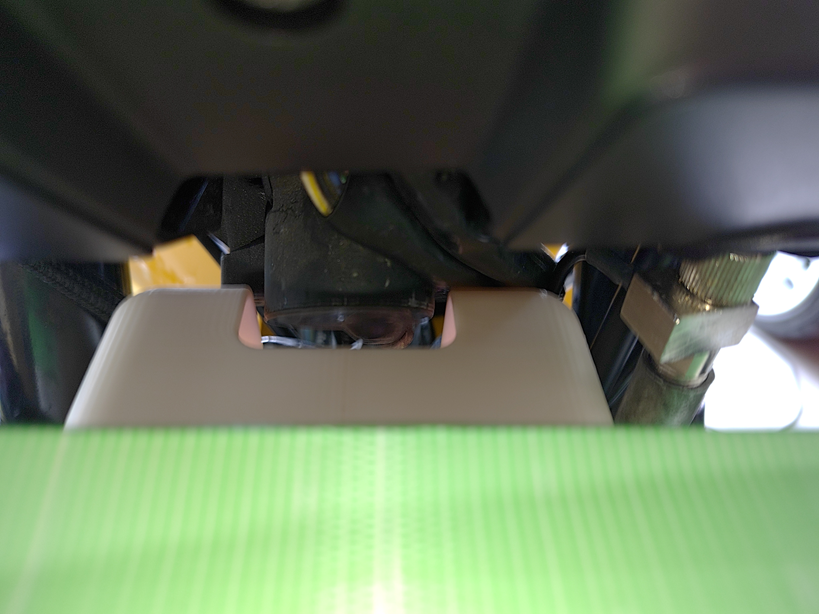

　キーシリンダーは逃げの穴にうまく収まりました。メーター配線もなんとかなってます。

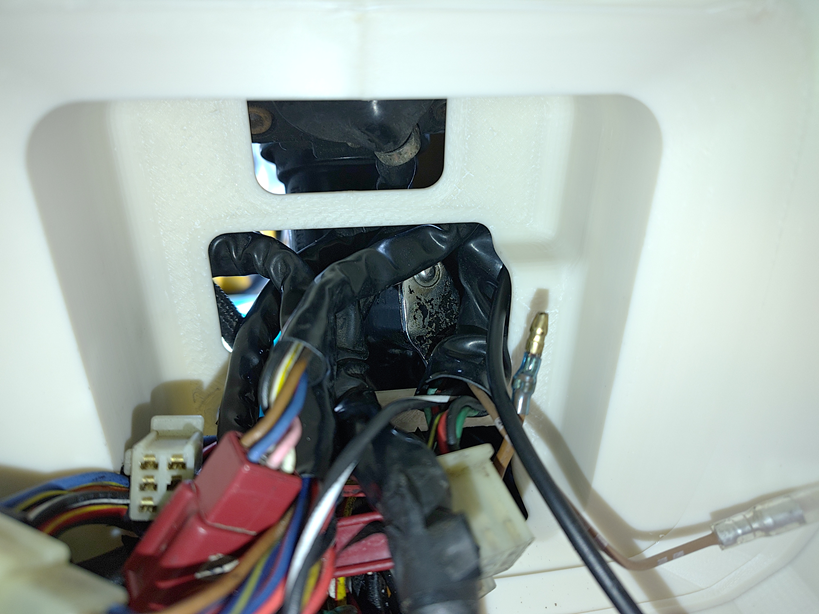

　ステムに取り付けられているハンドルロックもうまく交せてます。ハンドルを左右に切ってみても配線が引っかかることも無いです。

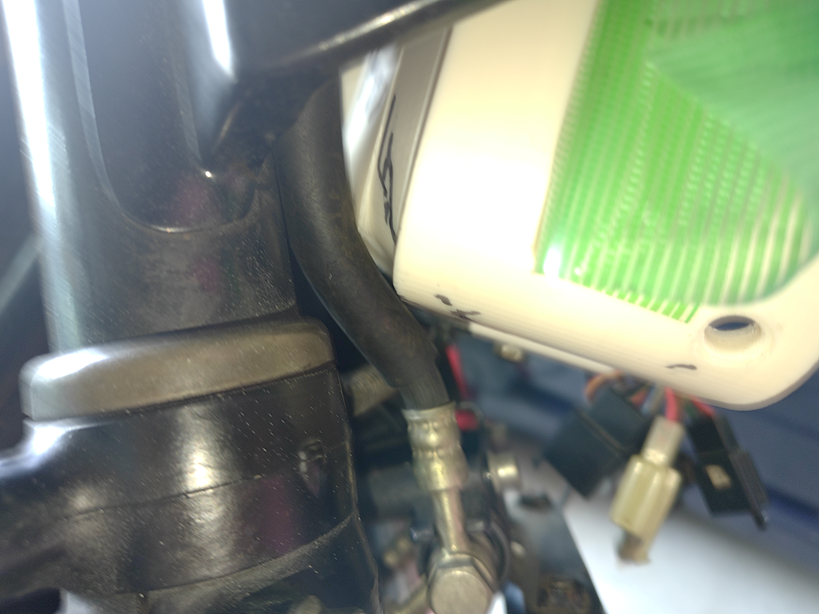

　あー、ブレーキホースが干渉してる。取り付けられるには取り付けられるけど、これはあんまりよろしくないので、この部分は逃げを作らないとダメですね。

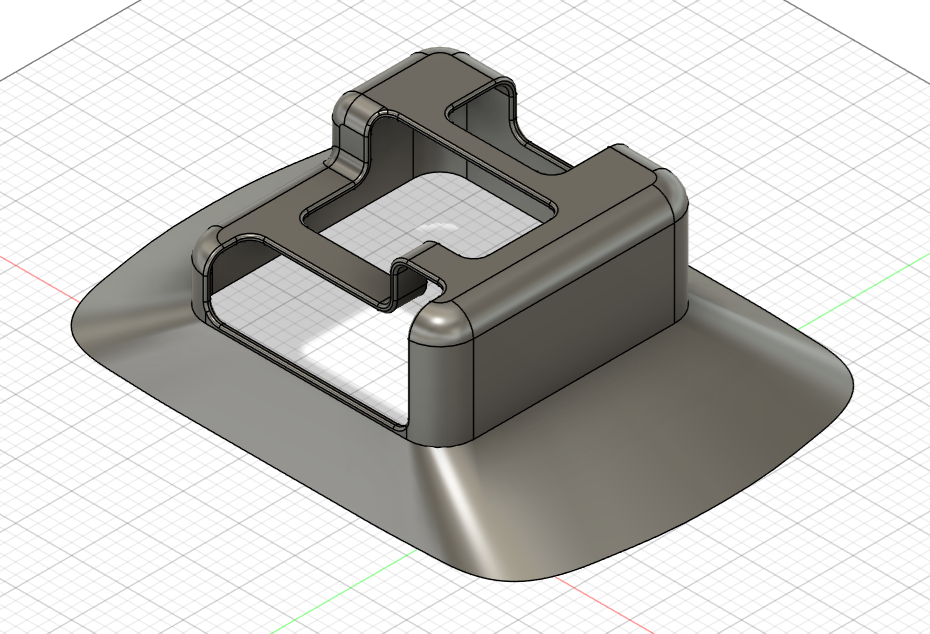

　しかし、どうやって図面引き直そう？簡単そうに見えて結構難しいんだよなぁ。
