「だいたい断線表示灯スイッチ」の他車種流用は案外簡単です

　「だいたい断線表示灯スイッチ」はカワサキ純正部品(部品番号:28019-001)の代替品ですが、配線を作れば他メーカーの車種でも流用できます。実際、素人ガレージのCB750Fourにも使ってます。
　結構簡単なんで、図面を上げておきます。

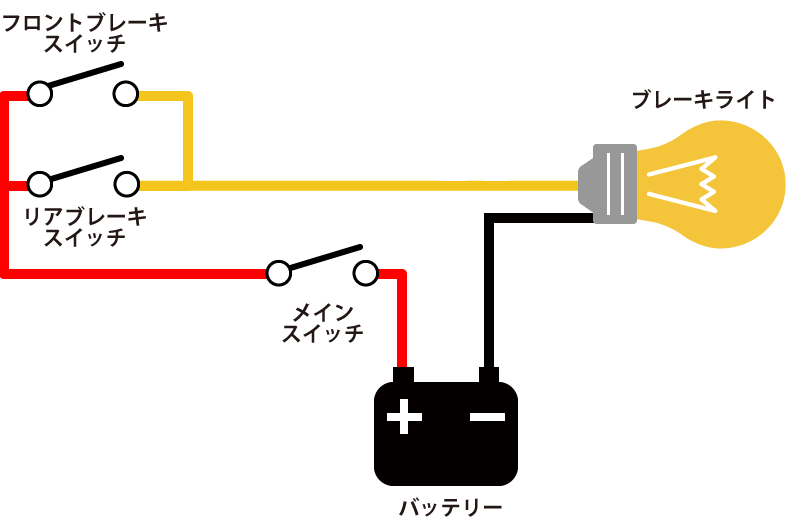

　古いオートバイの電気回路なんていうのは単純で、複雑な回路図でも目的の回路を抜き出すと案外簡単に理解できます。ブレーキランプの点灯回路ももちろん単純明快で、普通はだいたいこんな感じなんじゃないかな？

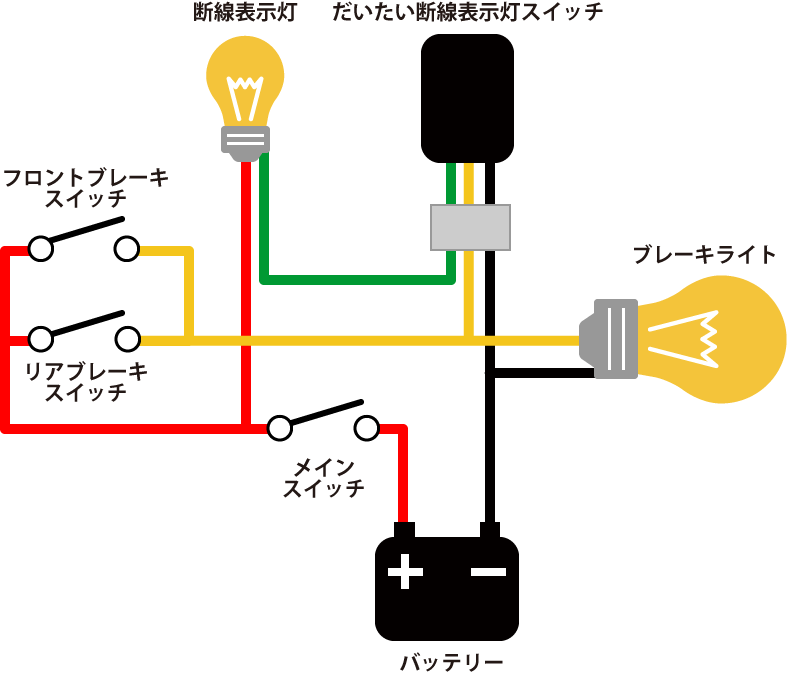

　この単純な回路に「だいたい断線表示灯スイッチ」と断線表示灯を割り込ませるんですが……

　こんな感じに接続すれば、カワサキ以外の車両でも断線表示灯は動作します。車両の配線や電球が信用できない時は便利ですよ。いつの間にやらブレーキランプが点灯しなくなってて車に追突されたなんてなったら目も当てられないからね。

　ただし、LEDには対応していないんで、普通の電球を使わないとダメだけど。
