FXのメーターと警告灯増幅器

　Z400FXのスピードメーターと警告灯増幅器が届きました！つまり……作りますよ、FX/KH系の「だいたいSM発信器」を。

　早速配線を繋いで動作させて、一体何をしているのか調べてみます。

　ほほ～。

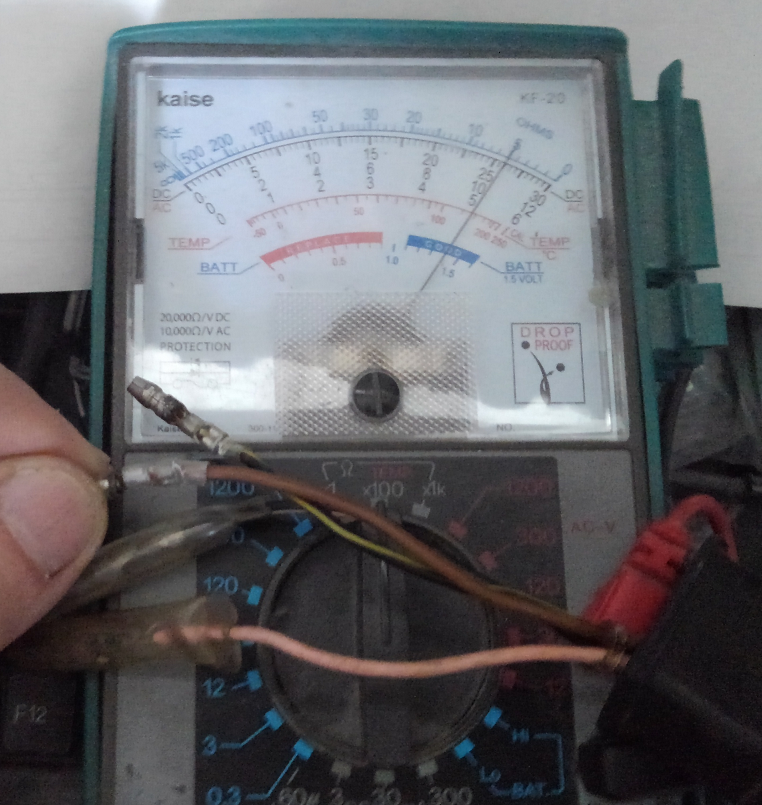

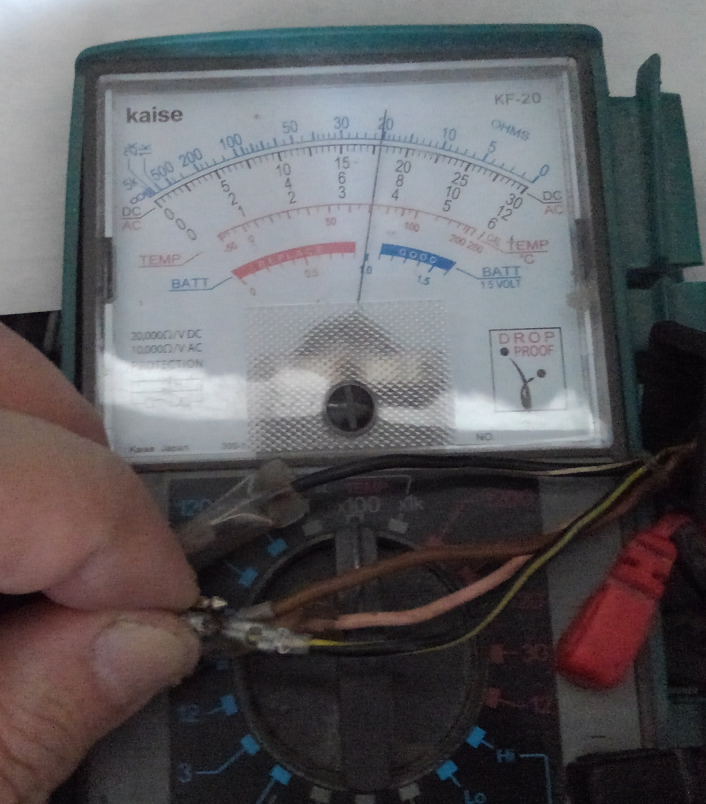

　それじゃ、次は抵抗値を……

　これならソコソコ簡単に作れそうです。

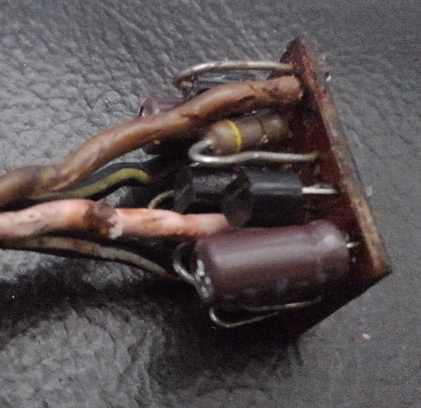

　で、今回預かった部品でとても有難かったのは、増幅器が既に分解してあって内部の部品を綺麗に露出させてくれた所です。

　これだと、純正の回路図を起こすのも楽なので、実際に起こしてみました。

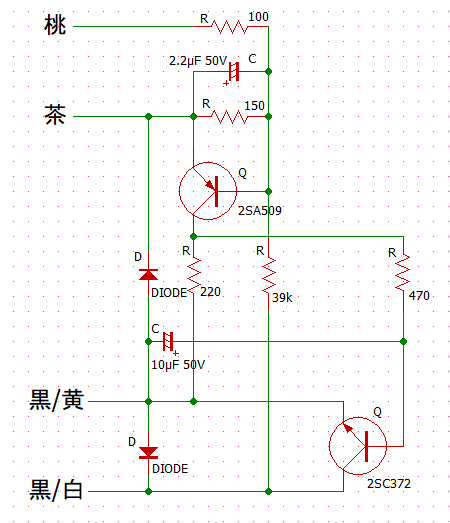

　多少間違ってるかもしれないけど、大体こんな感じの回路になってました。

　さて、どんな風に作ろうかなぁ？回路もだけど、ケースも純正はゴムだけどプラ系にしちゃうか、そもそも基盤をかなり小さく納めないといけないし……楽しい！
