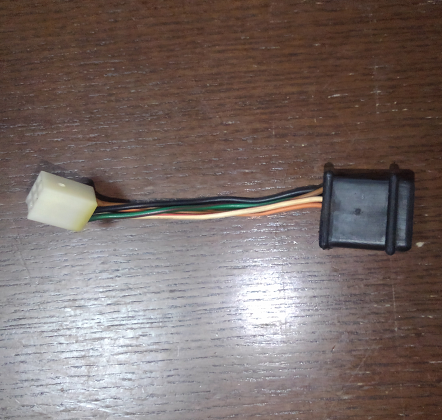

チマチマと製作を進めているヤマハRZ250/350(4L3/4U0)向け速度警告灯リレーなんですが、なーんとなく納得がいかないような嫌な予感がして、正常動作するヤマハ純正の速度警告灯リレーを入手して色々調べてみました。
RZのメーターとテスト回路に接続して動作チェックとデータ取りをしてみたところ、何と！想定と動きが違う！なんでだー！
今回作成している速度警告灯リレーは、カワサキのFXやKHなんかに使われていた物＋RZの配線図を組み合わせて、RZのメーターと接続して動作するように作っていたんですが、このRZの配線図と実際の速度警告灯リレーの動作に矛盾があります。

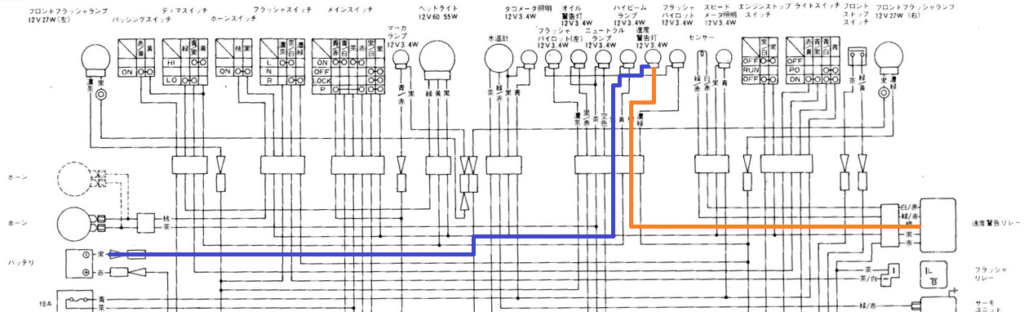

これ、RZ250/350(4L3/4U0)の配線図です。
左にバッテリー、上が警告灯の電球、右が警告灯リレーです。
そして、青線がマイナス(アース)で、オレンジ線が警告灯リレーに繋がってます。
ということは……
簡単に書くとこうなります。つまり、警告灯を点灯させる時は、オレンジ線に12Vを流す必要がある訳です。(回路が大きくなっちゃって作るの大変だった)
これが、配線図通りの場合ですよ。

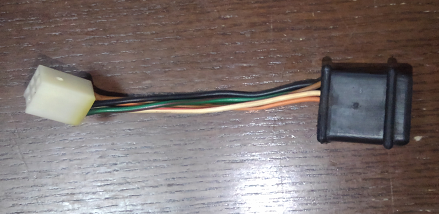

ところが、実物の警告灯リレーを調べてみると……
配線図で警告灯のマイナス(アース)に繋がるはずの部分が12Vに繋がって、オレンジ線をアースに落とすことで警告灯が点灯する仕組みになってました。
カワサキの警告灯リレーと同じじゃん……
これって、ヤマハの配線図が間違ってるってこと？警告灯リレーが実際に車体についてるんだから、配線図が間違ってるんだろうけど。
そうなると……作り直しじゃー！
